小型化、光轴稳定（26系列）
|
型号 |
JIT-2113 |
JIT-2114 |

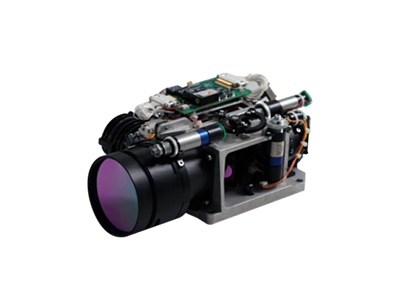

JIT-2115 |
JIT-2116 |

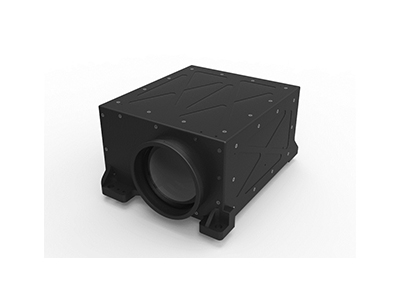

JIT-2117 |
|
|
|
F数 |
F4 |
||||
|
像素 |
640×512 |
|||||
|
像元间距 |
15μm |
|||||
|
波长范围 |
中波 |
|||||
|
NETD |
≤30mk（@25℃） |
|||||
|
镜头 |
焦距 |
连续变焦 18~250 |
三挡变焦 30~150~500 |
两档变焦 54~280 |
连续变焦 53~320 |
连续变焦 52~300 |
|
视场角 |
WFOV:29.86°×22.60° MFOV:2.2° ×1.76° |
WFOV:18.20°×14.60°（上限＋10％，下限-5％） MFOV:3.70°×2.90° （上限＋10％，下限-5％） NFOV:1.10°×0.88° （上限＋10％，下限-5％）
|
大视场≥10° × 8°； 小视场≥：1.8°× 1.4°；
|
大视场≥10° × 8°； 小视场≥1.7°× 1.3°；
|
大视场≥10°×7.5°； 小视场≥1.8°×1.35°； |
|
|
成像性能 |
图像增强 |
√ |
||||
|
电子放大 |
√ |
|||||
|
极性 |
黑热/白热 |
|||||
|
增益 |
手动/自动 |
|||||
|
帧频 |
30Hz |
50Hz |
30Hz |
30Hz |
25Hz |
|
|
接口 |
控制接口 |
RS422 |
RS422 |
RS422 |
RS232 |
RS422 |
|
模拟视频输出 |
CCIR |
PAL/CCIR |
CCIR |
|||
|
数字视频输出 |
LVDS |
LVDS |
cameralink |
数字HD-SDI接口+ 一路CameraLink输出
|
cameralink |
|
|
电源系统 |
工作电压 |
DC24V±10%，峰值电流≤2A |
DC28V±10%，2A 功耗≤70W |
DC22~30V |
20V~33V |
DC18~36V |
|
功耗 |
≤70W |
≤70W |
≤35W |
≤35W |
≤80W |
|
|
制冷时间 |
8min |
|||||
|
环境参数 |
工作温度 |
-30~65℃ |
-30~65℃ |
-40~55℃ |
-40~55℃ |
-40~55℃ |
|
存储温度 |
-40~70℃ |
-40~70℃ |
-55~70℃ |
-55~70℃ |
-45~70℃ |
|
|
湿度 |
符合电子产品环境应力筛选的要求 |
|||||
|
冲击 |
||||||
|
振动 |
||||||
|
物理特性 |
尺寸 |
240mm×180mm×125mm（L×W×H） |
300mm×150 mm×240mm（L×W×H） |
245mm×138mm×90mm（L×W×H） |
255mm×100mm×156mm（L×W×H） |
262mm×122mm×202mm（L×W×H）
|
|
重量 |
≤3.5Kg |
≤6Kg |
≤2Kg |
≤2.4Kg |
≤5.8Kg |
|
